一、總體結構

1、根據被檢測物的不同，可分為在線加裝方式和獨立檢測單元加裝方式。由機械結構、光學系統、運算與控系統制系統、算法軟件等構成。

二、檢測方式

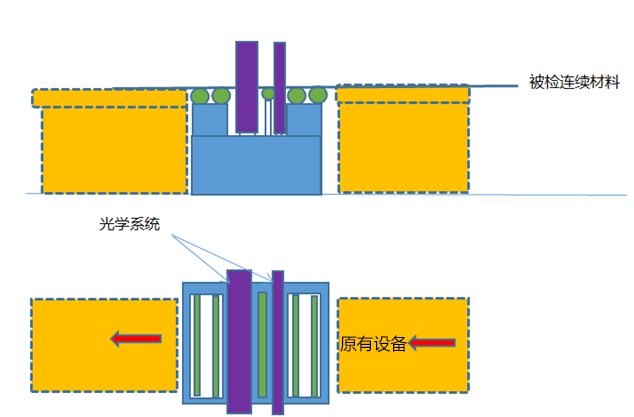

1、在線安裝方式 動力源自于物料傳輸動力，所有機械結構安裝于原有設備上。

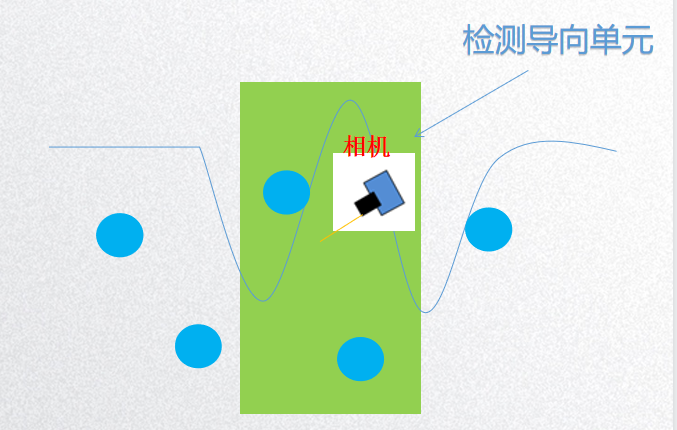

2、獨立檢測單元方式 動力源自于物料傳輸動力，單獨設計一套導布機構，相機與光源的安裝機架等，便于物料在線檢測。

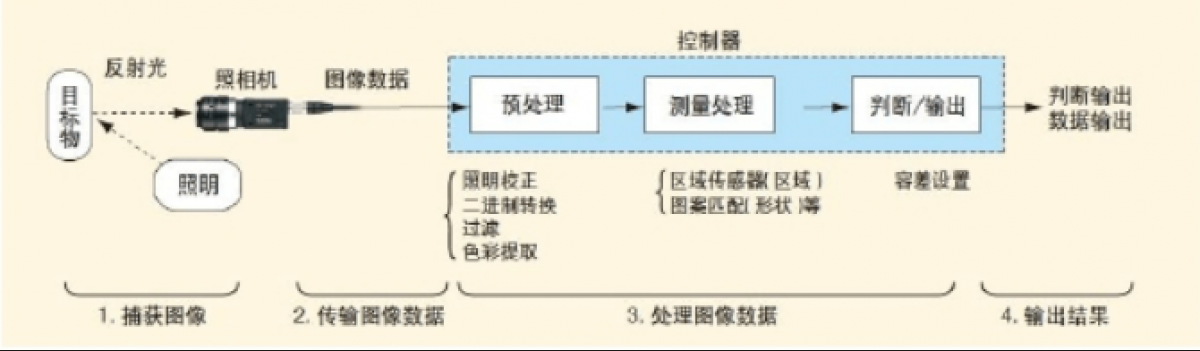

三、光學系統

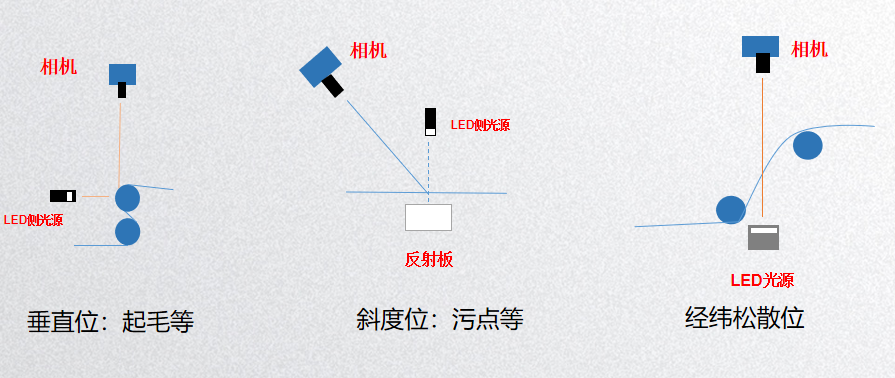

光學系統由相機、光源等組成。面料檢測要求、面料特性、面料寬度等不同，采用不同的相機取像方式

四、軟件功能

1、檢測參數自動設定功能 可針對不同產品類別檢測需求進行自動設定不同的配置文件，實現產品多參數檢測。

2、缺陷分布/列表功能 全幅面檢測材料表面質量，正確提供缺陷各項參數(位置、面積、寬度、長度、發生時間、影像畫面)

3、生產線速度自適應功能 可依生產線速度不同自動改變掃描頻率，以確保缺陷圖像真實不變形

4、生產管理統計功能 提供各種缺陷統計報表并顯示生產統計趨勢曲線圖，提供生產統計與質檢報告

5、報表統計及打印功能 可進行每卷或每生產批號打印各種質量報告
